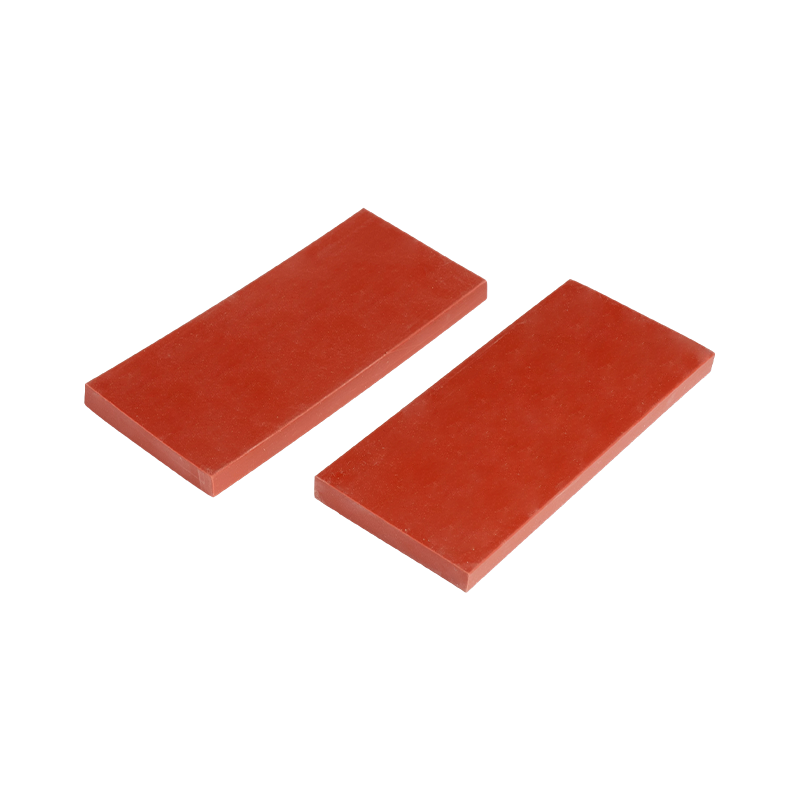

变压器绝缘垫

变压器绝缘垫是以无碱电工玻璃纤维布浸渍环氧树脂后，经高温高压烘焙热压并再经物理加工制成的片状绝缘部件，部分产品也可根据需求采用 SMC 片材模压定制成型。其外观平整光滑，无裂纹、焦痕，内部无分层和裂缝。厚度范围为 0.3～20 mm，并可通过 CNC 精密加工成各种异形结构，以满足不同变压器的安装要求。其核心优势在于兼具较高的机械强度和绝缘性能，耐热等级可覆盖 B 级至 H 级，能够在潮湿环境及变压器油中长期稳定运行，是变压器内部结构绝缘、部件支撑及密封绝缘的重要材料。该产品适用于 10kV 至 500kV 各类油浸式和干式变压器。

+ 联系我们

上一个：干式变压器线圈复合围板下一个：菱格点胶绝缘纸DDP

描述
应用
参数

I. 核心产品性能
1.电气绝缘性能
高击穿强度：工频击穿强度 ≥20kV/mm，能够承受高电压冲击，有效隔离变压器绕组、母排等带电部件与接地结构，防止短路故障，满足中高压变压器的绝缘要求。
绝缘电阻稳定：体积电阻率 ≥10¹⁴Ω·m，表面电阻率稳定，即使在高温高湿环境下性能衰减也极小，不会出现漏电流增大的风险，可确保设备长期绝缘可靠性。
低介质损耗 + 耐电晕：在高频电场下能量损耗低，可减少设备运行发热并延缓绝缘老化；同时具备不错的耐电晕性能，能够抵抗局部放电引起的电蚀，延长使用寿命。
阻燃性能达标：符合 UL94 V-0 阻燃标准，遇明火可自熄，能够有效防止变压器火灾蔓延，提高设备安全性。
2.物理与机械性能
突出的机械强度：具有较高的抗拉强度和抗压强度，抗弯性能好，适合作为支撑部件承受绕组重量、缠绕应力及运行振动，不易发生变形或断裂。
良好的尺寸稳定性：结构致密，固化后收缩率低；在温度波动或湿度变化条件下不会出现明显收缩或膨胀，能够保持与变压器部件的良好匹配，确保绝缘间隙稳定。
灵活的加工性能：可进行钻孔、铣削和切割，并可根据需求加工成复杂形状及严格尺寸公差的部件，满足线圈骨架、绝缘隔板等多样化应用需求。
3.环境与耐化学性能
良好的耐热性能：耐热等级覆盖 B 级（130℃）至 H 级（180℃），能够承受变压器运行过程中的高温环境；在长期高温条件下物理化学性能不易劣化，不会出现软化或变形。
耐潮湿与耐腐蚀：吸水率极低，即使在潮湿环境中，其绝缘性能和机械性能也能保持稳定；可耐受变压器油、常见酸碱雾及油污侵蚀，不易膨胀或开裂，适用于潮湿区、化工区等复杂环境。
与变压器油相容性好：即使长期浸泡在变压器油中，性能依然稳定；不会析出成分，也不会影响变压器油的绝缘效果，适合用于油浸式变压器内部。

II. 产品应用
1.变压器内部结构绝缘
绕组层间 / 相间绝缘：可裁切成薄片（厚度 0.3~3mm），置于线圈层间或不同相绕组之间，提供可靠的电气隔离，防止绕组间放电，是中高压变压器绕组绝缘的重要组成部分。
结构件隔离垫片：置于铁芯夹件与油箱之间、绕组压板与夹件之间（厚度 2~5mm），用于填充部件间隙，实现电位差隔离，避免局部放电风险。
2.部件支撑与固定
线圈骨架 / 支撑件：加工成框架结构（厚度 3~20mm），用于支撑变压器绕组、固定线圈位置，防止绕组在运行或运输过程中发生位移与变形，保证绕组结构稳定。
母排 / 引线支撑绝缘板：安装于母排、引线与变压器壳体之间（厚度 2~10mm），用于固定导电部件并提供绝缘保护，防止局部放电，适用于各种变压器出线系统。
3.密封与绝缘场景
法兰密封绝缘垫：用于变压器油箱法兰、套管接线盒等连接部位。利用其良好的平整性和适配性，在压缩后填补密封面的细微不平整，同时兼具绝缘与密封功能，防止变压器油渗漏和水分侵入。
内部缝隙密封：用于填充变压器内部结构中的微小缝隙，在实现绝缘的同时提高整体结构密封性，适用于油浸式变压器的液压环境。
4.特种变压器应用
干式变压器：采用高阻燃型环氧绝缘垫，用于绕组支撑和底部绝缘，适用于建筑、地铁等人口密集区域使用的干式变压器，兼顾绝缘与防火要求。
高温 / 高湿环境变压器：化工区、水产加工区等场景下的变压器采用高耐热、耐潮型环氧绝缘垫，可适应高温高湿环境，防止绝缘失效。
特高压变压器：采用 H 级耐热环氧绝缘垫，用于内部铁芯结构支撑与绝缘，能够耐受强电场和高温环境，确保设备稳定运行。
