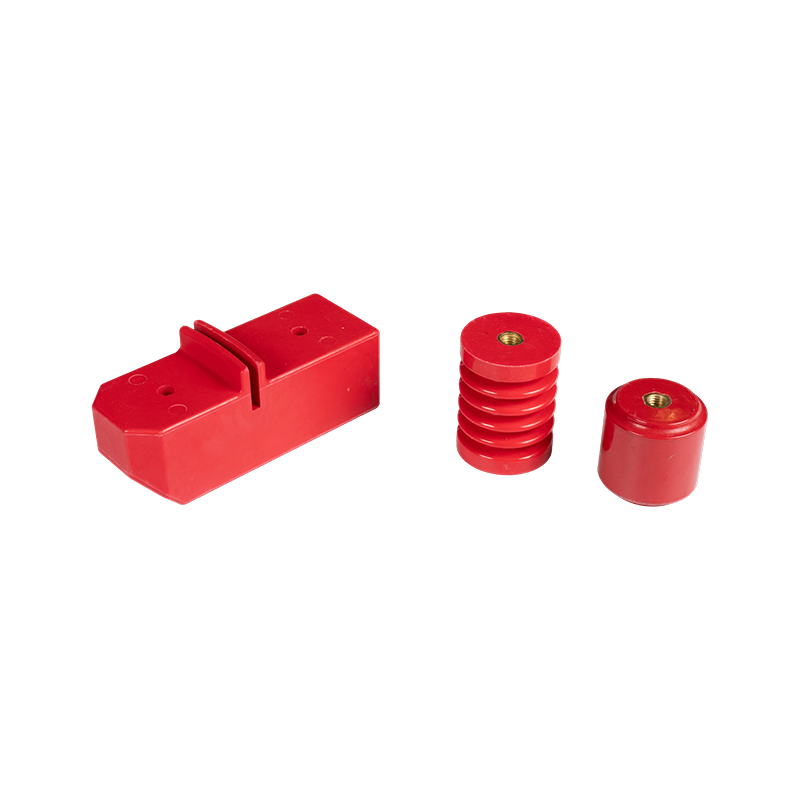

变压器绝缘体

变压器绝缘体是安装在变压器本体、衬套和出线装置上的绝缘支撑部件。它们的核心功能是实现带电导体和接地外壳/结构之间的电隔离和机械固定。根据材质主要分为三类:瓷器、玻璃、复合材料（硅橡胶环氧芯棒）。根据安装位置可分为套管绝缘子、母线绝缘子、出线绝缘子、分接开关绝缘子等,适用于10kV至1000kV的变压器。绝缘体必须同时满足高绝缘强度、机械承载能力、耐环境性的要求。它们是确保变压器内部和外部电路绝缘可靠性的关键部件,直接影响设备的运行安全性和使用寿命。

+ 联系我们

预V：层压木材绝缘部件下一个：变压器收缩

描述
应用程序
参数

一、。核心产品性能
1。电气绝缘性能
高击穿强度:瓷绝缘体的击穿强度≥35kV/mm,复合绝缘芯棒的击穿强度≥20kV/mm。它们可以承受工频电压、开关过压和雷电过压脉冲,防止表面闪络或击穿。
优异的耐闪蒸性:复合绝缘体的硅橡胶棚是疏水性的（疏水迁移≥3级）,瓷绝缘体的表面可以涂覆防闪蒸涂层。在潮湿、多尘、盐雾环境中,表面漏电流较低,闪络电压比普通瓷绝缘子高30%~50%。
低介电损耗:介电损耗切线tanδ≤0。002（功率频率）导致运行过程中发热低,无部分放电风险,适用于UHV变压器的恶劣电场环境。
绝缘电阻稳定:体积电阻率为≥10¹⁴Ω·m,绝缘性能在长期运行过程中没有明显下降,满足变压器设计寿命要求超过20年。

2。机械性能
高机械强度:瓷绝缘子可承受弯曲失效载荷≥8kN(10kV级）和≥120kN(1000kV级）；复合绝缘子可承受拉伸失效载荷≥70kN。它们可以承受导体重量、风荷载、地震荷载和变压器运行振动,而不会有断裂或变形的风险。
良好的抗疲劳性:经过10⁶次机械疲劳循环后,强度保持率为≥90%,可承受变压器运行过程中的电磁振动和环境应力变化。
可靠的密封性能:衬套绝缘体采用金属陶瓷/玻璃密封工艺,密封气压泄漏率≤1×10⁻⁹Pa·m³/s,防止水分和杂质进入内部,避免绝缘油吸湿或芯棒老化。

3。环境和耐热性能
耐候性强:瓷/玻璃绝缘体可承受-60℃至150℃的温度,而复合绝缘体可承受-50℃至180℃的温度,适应极冷、极热和紫外线辐射等恶劣的户外环境,不会开裂、老化或褪色。
耐腐蚀性:瓷绝缘子耐酸、碱和盐雾腐蚀（经过1000小时的盐雾测试后无损坏）。带有硅橡胶棚的复合绝缘体可抵抗臭氧和紫外线老化,使其适用于沿海地区和化学工业区等腐蚀环境。
耐热等级匹配:耐热等级与变压器本体一致（A级至H级）。绕组附近的内部绝缘体可承受 130℃ 以上的温度,而不会发生热变形或绝缘退化。

4。抗老化和防爆性能
抗老化能力:复合绝缘体芯棒由耐酸环氧树脂制成,并在棚内添加紫外线稳定剂,使用寿命≥30年。瓷绝缘体不存在老化问题,并保持稳定的长期性能。
防爆安全:玻璃绝缘体被雷击或发生故障时会自发爆炸,方便及时检测故障；复合绝缘体发生故障后不会产生飞溅的碎片,避免了二次损坏,适合人口稠密地区的变压器。
